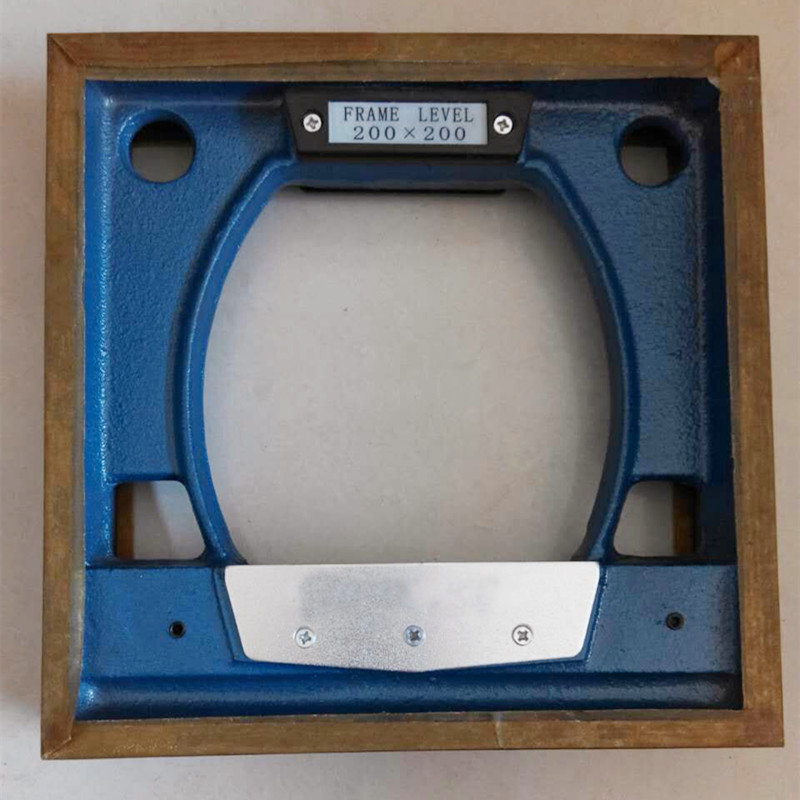

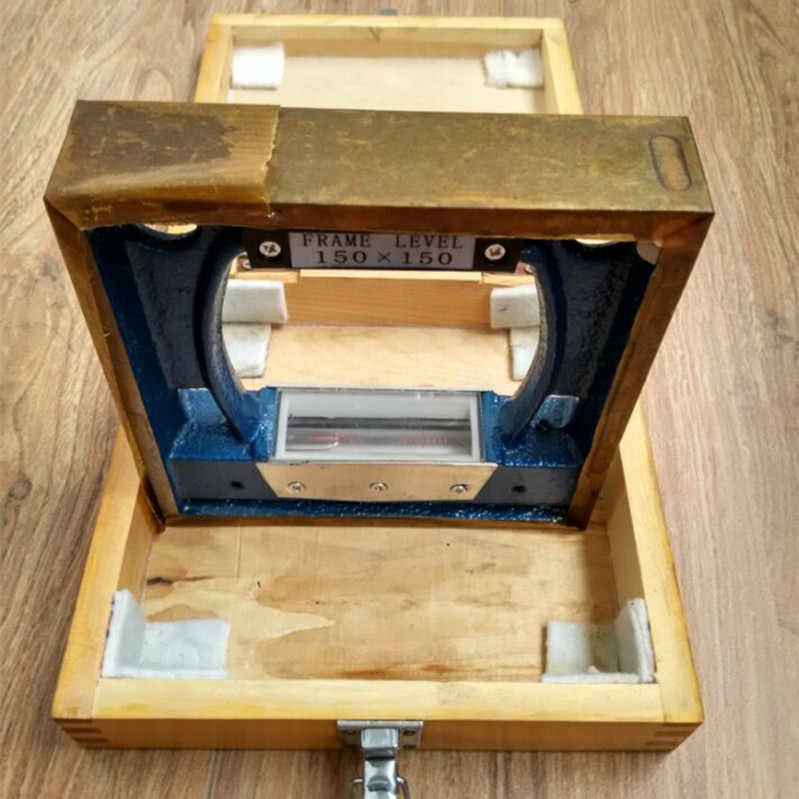

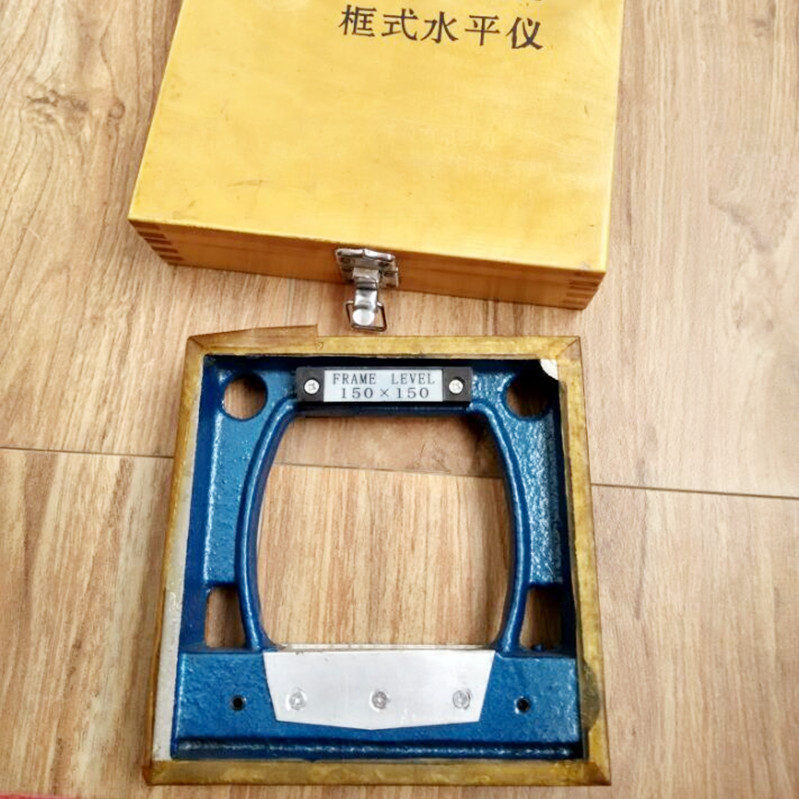

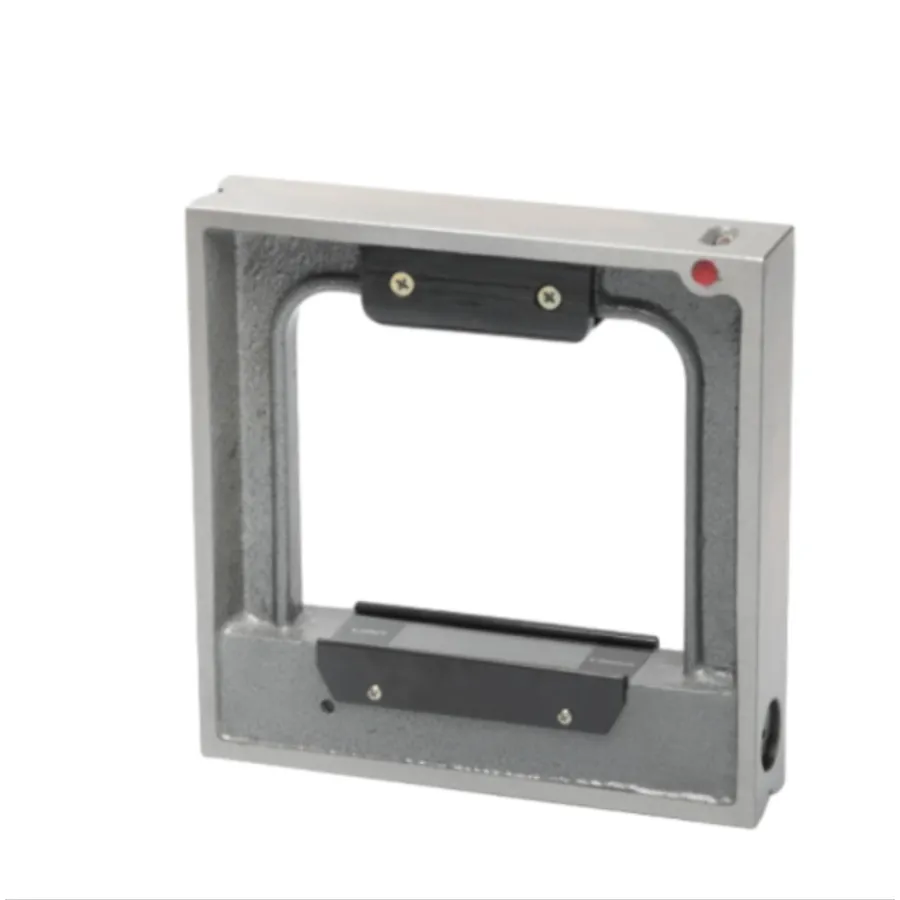

ระดับเฟรม

ชื่อผลิตภัณฑ์: ระดับเฟรมระดับฟิตเตอร์

มีสองประเภท: ระดับเฟรมและระดับบาร์ ส่วนใหญ่จะใช้เพื่อตรวจสอบความตรงของเครื่องมือเครื่องจักรและอุปกรณ์อื่น ๆ ความถูกต้องของตำแหน่งแนวนอนและแนวตั้งของการติดตั้งและยังสามารถตรวจสอบมุมเอียงเล็ก ๆ

คำแนะนำสำหรับการใช้ระดับเฟรม:

เมื่อทำการวัดให้รอจนกว่าฟองอากาศจะอยู่กับที่อย่างสมบูรณ์ก่อนที่จะอ่านหนังสือ ค่าที่ระบุในระดับคือค่าความลาดเอียงตามหนึ่งเมตรซึ่งสามารถคำนวณได้โดยใช้สมการต่อไปนี้:

ค่าเอียงจริง = ตัวบ่งชี้ระดับ x l x จำนวนของกริดเบี่ยงเบน

ตัวอย่างเช่นการอ่านมาตราส่วนคือ 0.02 มม./l = 200 มม. โดยมีค่าเบี่ยงเบนของ 2 กริด

ดังนั้น: ค่าเอียงจริง = 0.021000 × 200 × 2 = 0.008 มม.

วิธีการปรับเป็นศูนย์:

วางระดับบนแผ่นแบนที่มั่นคงและรอให้ฟองสบู่มีความเสถียรก่อนที่จะอ่าน A จากนั้นหมุนเครื่องมือ 180 องศาแล้ววางไว้ในตำแหน่งเดิมเพื่ออ่าน b ข้อผิดพลาดตำแหน่งศูนย์ของเครื่องมือคือ 1/2 (ab); จากนั้นคลายสกรูยึดที่ด้านข้างของระดับวิญญาณแทรกประแจหกเหลี่ยม 8 มม. ลงในตัวปรับที่ผิดปกติหมุนและดำเนินการปรับเป็นศูนย์ ณ จุดนี้หากพบว่าเครื่องมือนั้นเอียงไปข้างหน้าและย้อนกลับ 5 องศาและการเคลื่อนไหวของฟองสบู่มีค่ามากกว่า 1/2 ของค่าสเกลมันก็จำเป็น t

o หมุนตัวปรับซ้ายและขวาอีกครั้งจนกว่าฟองจะไม่เคลื่อนที่ด้วยพื้นผิวเอียงของเครื่องมือ หลังจากนั้นมีความจำเป็นที่จะต้องตรวจสอบว่าตำแหน่งศูนย์ได้ย้ายหรือไม่ หากตำแหน่งศูนย์ไม่ขยับให้ขันสกรูยึดและปรับ

ข้อควรระวังสำหรับระดับเฟรม:

1. 1. ก่อนที่จะใช้ทำความสะอาดพื้นผิวการทำงานของเครื่องมือด้วยน้ำมันเบนซินและเช็ดทำความสะอาดด้วยเส้นด้ายฝ้ายที่เสื่อมโทรม
2. 2. การเปลี่ยนแปลงอุณหภูมิอาจทำให้เกิดข้อผิดพลาดในการวัดและควรแยกออกจากแหล่งความร้อนและอากาศในระหว่างการใช้งาน
3. 3. การอ่านสามารถทำได้หลังจากที่ฟองอากาศหยุดลงอย่างสมบูรณ์ (ประมาณ 15 วินาทีหลังจากวางระดับบนพื้นผิวการวัด)
4. 4. เพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากตำแหน่งศูนย์ในแนวนอนที่ไม่ถูกต้องและการขนานของพื้นผิวการทำงานตรวจสอบและปรับก่อนการใช้งาน

ข้อกำหนดระดับเฟรม：

ระดับเฟรมที่แม่นยำ: คุณสมบัติและการใช้งานคีย์

ระดับเฟรมที่มีความแม่นยำคือรากฐานที่สำคัญของการวัดที่แม่นยำในการตั้งค่าอุตสาหกรรมและการประชุมเชิงปฏิบัติการออกแบบมาเพื่อส่งมอบความเสถียรและความน่าเชื่อถือที่ไม่มีใครเทียบสำหรับการตรวจจับการเบี่ยงเบนแนวนอนและแนวตั้ง ในฐานะหมวดหมู่ระดับพรีเมี่ยมภายในระดับเฟรมเครื่องมือนี้รวมการก่อสร้างที่แข็งแกร่งเข้ากับเทคโนโลยีออพติคอลขั้นสูงทำให้ขาดไม่ได้สำหรับมืออาชีพที่ต้องการความแม่นยำในทุกโครงการ

คุณสมบัติสำคัญที่กำหนดความเป็นเลิศ

1. ระบบฟองสบู่ที่มีความแม่นยำสูง: ติดตั้งขวดสปิพระดับเฟรมที่ปรับเทียบระดับความแม่นยำของเราระดับความแม่นยำของเราทำให้การมองเห็นจากหลายมุมทำให้ผู้ใช้สามารถระบุได้แม้กระทั่งการเอียงเพียงเล็กน้อย (ต่ำสุดที่ 0.02 มม./ม.) การออกแบบแบบคู่รองรับการวัดทั้งแนวนอนและแนวตั้งทำให้ไม่จำเป็นต้องใช้เครื่องมือหลายอย่าง

2. การก่อสร้างที่ทนทาน: สร้างขึ้นจากอลูมิเนียมเกรดอากาศยานหรือเหล็กหล่อระดับเฟรมเหล่านี้ต้านทานการกัดกร่อนผลกระทบและความผันผวนของอุณหภูมิรักษาความแม่นยำในสภาพแวดล้อมที่รุนแรง ขอบเสริมช่วยป้องกันขวดจากความเสียหายขยายอายุการใช้งานของเครื่องมือสำหรับค่าระยะยาว

3. การวัดแบบหลายพื้นผิว: การออกแบบกรอบรูปสี่เหลี่ยมผืนผ้าให้พื้นผิวการทำงานที่มีการกลึงสี่อย่างสมบูรณ์แบบช่วยให้การตรวจสอบที่แม่นยำบนความเรียบความสมดุลและการจัดแนวข้ามพื้นผิวโลหะไม้หรือคอนกรีต ความเก่งกาจนี้ทำให้เป็นทางเลือกในการติดตั้งเครื่องจักรงานไม้และวิศวกรรมโครงสร้าง

แอปพลิเคชันที่หลากหลาย

ไม่ว่าคุณจะจัดแนวเครื่องจักรอุตสาหกรรมหนักให้แน่ใจว่าดิ่งของกรอบการก่อสร้างหรือเครื่องมือที่มีความแม่นยำในการสอบเทียบระดับเฟรมที่แม่นยำรับประกันผลลัพธ์ที่เชื่อถือได้ ขนาดที่กะทัดรัดและการยึดเกาะตามหลักสรีรศาสตร์ทำให้เหมาะสำหรับพื้นที่ที่แน่นซึ่งเครื่องมือแบบดั้งเดิมจะสั้น ผู้เชี่ยวชาญด้านการผลิตการก่อสร้างและการควบคุมคุณภาพขึ้นอยู่กับระดับเฟรมเหล่านี้เพื่อลดข้อผิดพลาดปรับปรุงประสิทธิภาพและมาตรฐานอุตสาหกรรม

สำหรับธุรกิจที่กำลังมองหาโซลูชั่นที่ประหยัดต้นทุนการกำหนดราคาเฟรมระดับของเราสมดุลคุณภาพระดับพรีเมี่ยมด้วยอัตราการแข่งขันเสนอส่วนลดจำนวนมากและโมเดลที่กำหนดเองเพื่อให้เหมาะกับข้อกำหนดของโครงการ ลงทุนในระดับจิตวิญญาณที่แม่นยำในวันนี้และสัมผัสกับความแตกต่างในการวัดที่คุณสามารถไว้วางใจได้

ข้อควรระวังการใช้งานระดับเฟรมและการป้องกันข้อผิดพลาด

การจัดการระดับเฟรมที่เหมาะสมมีความสำคัญต่อการรักษาความแม่นยำในการวัดและยืดอายุการใช้งานของเครื่องมือ ไม่ว่าคุณจะใช้ระดับเฟรมสปอร์ตมาตรฐานหรือระดับเฟรมที่มีความแม่นยำระดับสูงการยึดติดกับข้อควรระวังเหล่านี้จะช่วยให้มั่นใจได้ว่าผลลัพธ์ที่เชื่อถือได้และลดข้อผิดพลาดในการตั้งค่าอุตสาหกรรมการก่อสร้างหรือการประชุมเชิงปฏิบัติการ

1. การตรวจสอบและสอบเทียบก่อนการใช้งาน

ก่อนการใช้งานแต่ละครั้งตรวจสอบว่าพื้นผิวการทำงานของระดับเฟรมนั้นสะอาดและปราศจากเศษซาก – แม้แต่จุดฝุ่นอาจทำให้เกิดการเยื้องศูนย์ สำหรับระดับเฟรมที่แม่นยำให้ตรวจสอบขวดฟองสำหรับซีลอากาศและการจัดตำแหน่งที่เหมาะสม: วางระดับบนพื้นผิวเรียบที่รู้จักสังเกตตำแหน่งฟองแล้วหมุน 180 ° – ฟองควรกลับไปที่เครื่องหมายเดียวกัน หากไม่ได้ทำการปรับเทียบโดยใช้คำแนะนำของผู้ผลิตหรือติดต่อมืออาชีพเพื่อหลีกเลี่ยงข้อผิดพลาดอย่างเป็นระบบ

2. ปัจจัยด้านสิ่งแวดล้อมในการควบคุม

ความผันผวนของอุณหภูมิและความชื้นอาจส่งผลกระทบต่อทั้งวัสดุของเครื่องมือ (เช่นการขยายตัวของโลหะ/การหดตัว) และความสอดคล้องของของเหลวของฟอง จัดเก็บระดับเฟรมในสภาพแวดล้อมที่แห้งอุณหภูมิที่มีความเสถียรและอนุญาตให้เครื่องมือปรับสภาพให้เข้ากับอุณหภูมิการทำงานเป็นเวลา 10-15 นาทีก่อนการใช้งาน หลีกเลี่ยงการเปิดเผยเพื่อให้แสงแดดหรือความร้อน/เย็นรุนแรงเนื่องจากสิ่งเหล่านี้สามารถบิดเบือนการวัดและสร้างความเสียหายให้กับขวด

3. เทคนิคการดำเนินการที่ถูกต้อง

เมื่อทำการวัดให้ใช้แรงดันแม้กระทั่งขอบทั้งสี่ของระดับเฟรมเพื่อให้แน่ใจว่าการสัมผัสกับพื้นผิวเต็มรูปแบบ – การปรับระดับหรือความดันที่ไม่สม่ำเสมอเป็นแหล่งที่มาของความผิดพลาดของมนุษย์ สำหรับการวัดในแนวตั้งให้ใช้ขวดลูกดิ่ง (ถ้าการออกแบบคู่-วัณโรค) และตรวจสอบให้แน่ใจว่าระดับนั้นสอดคล้องกับขอบอ้างอิงอย่างสมบูรณ์ ในพื้นที่แคบเลือกใช้ระดับเฟรมที่มีความแม่นยำขนาดกะทัดรัดพร้อมด้ามจับตามหลักสรีรศาสตร์เพื่อรักษาเสถียรภาพโดยไม่ต้องใช้งานมากเกินไป

4. การบำรุงรักษาและการจัดเก็บแนวปฏิบัติที่ดีที่สุด

หลังการใช้งานเช็ดระดับเฟรมด้วยผ้านุ่มและน้ำยาทำความสะอาดแบบไม่กัดกร่อนเล็กน้อยสำหรับพื้นผิวโลหะเพื่อกำจัดน้ำมันหรือสารตกค้าง ตรวจสอบขวดสำหรับรอยแตกหรือการรั่วไหลของของเหลวเป็นประจำ – ความเสียหายที่ขวดเฟรมระดับวิญญาณต้องเปลี่ยนทันที จัดเก็บในแนวนอนในกรณีป้องกันเพื่อป้องกันการแปรปรวนของเฟรมโดยเฉพาะอย่างยิ่งสำหรับระดับเฟรมที่ใหญ่ขึ้นที่มีขอบการวัดที่ยาวขึ้น

5. ข้อผิดพลาดทั่วไปทริกเกอร์เพื่อหลีกเลี่ยง

การเพิกเฉยต่อความเรียบของพื้นผิว: ตรวจสอบพื้นผิวฐานเสมอสำหรับการแปรปรวนก่อนการวัด – พื้นผิวที่ไม่สม่ำเสมอจะทำให้แม้กระทั่งระดับเฟรมที่แม่นยำที่สุดไม่ถูกต้อง
การทำให้เกิดความมั่นคงของฟองสบู่: อนุญาตให้ 2-3 วินาทีสำหรับฟองสบู่ที่จะชำระอย่างสมบูรณ์ก่อนที่จะอ่านโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่สั่นสะเทือน
วงจรการสอบเทียบที่ถูกทอดทิ้ง: เครื่องมือที่มีความแม่นยำสูงเช่นระดับความแม่นยำของเฟรมสปริงควรได้รับการปรับเทียบใหม่เป็นประจำทุกปีหรือหลังจากผลกระทบอย่างมีนัยสำคัญในการรักษาความแม่นยำของเกรดจากโรงงาน

โดยทำตามแนวทางเหล่านี้คุณไม่เพียง แต่เพิ่มความน่าเชื่อถือของการวัดระดับเฟรมของคุณ แต่ยังปกป้องการลงทุนของคุณ การดูแลที่เหมาะสมสามารถยืดอายุการใช้งานของเครื่องมือลดความจำเป็นในการเปลี่ยนบ่อยครั้งและเพิ่มประสิทธิภาพการกำหนดราคาเฟรมระดับเมื่อเวลาผ่านไป จัดลำดับความสำคัญข้อควรระวังเหล่านี้เพื่อให้แน่ใจว่าการวัดทุกครั้งนั้นแม่นยำเท่ากับเครื่องมือ

ทำไมต้องเลือกระดับเฟรมที่แม่นยำของเรา?

ที่ Storaen เราวิศวกรระดับเฟรมที่แม่นยำซึ่งรวมความแม่นยำที่ไม่มีใครเทียบกับความทนทานที่ทนทานและได้รับความไว้วางใจจากผู้เชี่ยวชาญในอุตสาหกรรมการก่อสร้างและการประชุมเชิงปฏิบัติการ นี่คือสิ่งที่ทำให้เราแตกต่าง:

1. ความแม่นยำที่ไม่ยอมแพ้

เทคโนโลยีระดับความแม่นยำของเฟรมวิญญาณของเราตรวจจับการเบี่ยงเบนได้ดีเท่ากับ 0.02 มม./ม. ซึ่งสำคัญสำหรับการบินและอวกาศการจัดตำแหน่ง CNC และการตรวจสอบโครงสร้าง การออกแบบแบบคู่ช่วยให้มั่นใจได้ว่าการอ่านแนวนอน/แนวตั้งพร้อมกันลดการทำซ้ำและข้อผิดพลาด Trust Storaen สำหรับการวัดที่ตรงตามมาตรฐานสูงสุด

2. สร้างขึ้นสำหรับสภาพแวดล้อมที่ยากลำบาก

สร้างขึ้นจากอลูมิเนียมเกรดอากาศยานพร้อมการเคลือบป้องกันการกัดกร่อนระดับเฟรมของเราจะทนต่ออุณหภูมิสูงผลกระทบและสารเคมี เฟรมเสริมช่วยป้องกันขวดจากหยดในขณะที่พื้นผิวที่มีความแม่นยำนั้นรักษาความเรียบระดับไมครอน-อุดมสมบูรณ์สำหรับโรงงานเหล็กแท่นขุดเจาะนอกชายฝั่งและการใช้งานหนัก

3. การออกแบบที่เน้นผู้ใช้

ด้ามจับตามหลักสรีรศาสตร์และโปรไฟล์ที่มีน้ำหนักเบาทำให้ระดับเฟรมที่แม่นยำของเราง่ายต่อการจัดการในพื้นที่แคบ ๆ ด้วยขวดคอนทราสต์สูงเพื่อการมองเห็นที่ชัดเจนในแสงน้อย ขอบการวัดสี่ด้านปรับให้เข้ากับโลหะไม้หรือคอนกรีตส่งความเก่งกาจโดยไม่ประนีประนอม

4. คุณภาพและมูลค่ารวมกัน

การกำหนดราคาเฟรมระดับของ Storaen นำเสนอเครื่องมือเกรดอุตสาหกรรมที่น้อยกว่าคู่แข่งมากถึง 30% ขอบคุณรุ่นโดยตรงกับผู้ใช้ของเรา คำสั่งซื้อจำนวนมากและตัวเลือกที่กำหนดเองให้การออมเพิ่มเติมโดยไม่ต้องเสียสละคุณภาพ ISO 9001 ที่ผ่านการรับรองหรือการตรวจสอบ 12 จุดที่เข้มงวด

5. ความเชี่ยวชาญ 30 ปีขึ้นไป

ทศวรรษของนวัตกรรมทางวิศวกรรมขับเคลื่อนทุกรายละเอียด – จากการขูดพื้นผิวเพื่อความแม่นยำจนถึงอายุความร้อนเพื่อความมั่นคง แต่ละระดับความแม่นยำของเฟรมวิญญาณถูกสร้างขึ้นเพื่อให้มั่นใจได้ถึงความน่าเชื่อถือในสภาพแวดล้อมที่ต้องการมากที่สุด

เลือก Storaen สำหรับระดับเฟรมที่แม่นยำซึ่งให้ความแม่นยำความทนทานและความสามารถในการจ่าย ยกระดับเวิร์กโฟลว์ของคุณวันนี้ด้วยเครื่องมือที่ออกแบบมาสำหรับมืออาชีพที่ปฏิเสธที่จะชำระน้อยลง
