แผ่นเหล็ก

สถานที่ต้นกำเนิด： Hebei, จีน

อุตสาหกรรมที่ใช้บังคับ： โรงงานผลิตร้านซ่อมเครื่องจักร

น้ำหนัก (กก.)： 2.5

หมายเลขรุ่น： 2004

ประเภทการตลาด： ผลิตภัณฑ์ใหม่ 2023

รับประกัน： 1 ปี

ส่วนประกอบหลัก： เหล็ก

เงื่อนไข： ใหม่

ชื่อแบรนด์： Storan

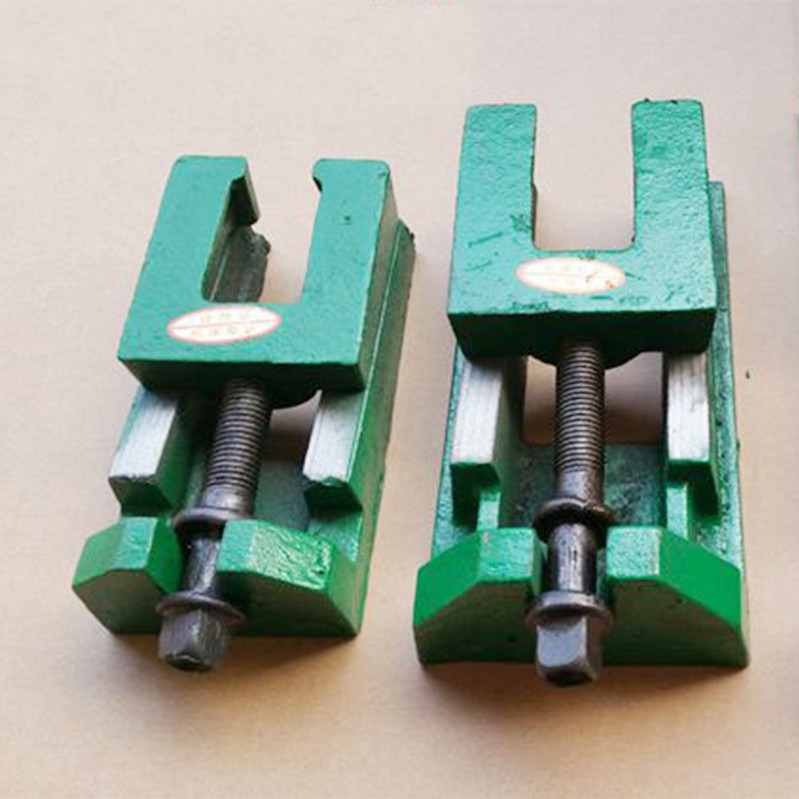

ชื่อผลิตภัณฑ์： แจ็คลิ่มปรับได้

ใช้ช่วง： เครื่องมือเครื่องจักร

สี： สีดำ

ฟังก์ชั่น： ปรับ

บริการ： OEM

รายการ： ยึดการสั่นสะเทือนต่อต้าน

สถานที่ต้นกำเนิด： Hebei

ชีวิตการบริการ： ยาว

ขนาด： ขนาดมาตรฐาน

เวลานำ

การสั่นสะเทือนของแผ่นปรับระดับการปรับระดับของเครื่องจักร

เครื่องยึดยาง

ตัวยึดที่ปรับได้มีรูปแบบโครงสร้างสองระดับและสามระดับสำหรับการสนับสนุนและปรับสมดุลเครื่องมือเครื่องจักร ความแม่นยำสูงชั่งน้ำหนักขนาดใหญ่และรูปลักษณ์ที่น่าสนใจ

การปรับการเลือกเหล็กแผ่น:

1. 1. น้ำหนักของเครื่องมือเครื่องจักรและจำนวนรูยึดบนฐานเครื่อง
2. 2. ความสามารถในการรับแบริ่งของเหล็กแผ่นแต่ละอันมีค่าเท่ากับน้ำหนักรวมของเครื่องมือเครื่องจักรหารด้วยจำนวนหลุมยึด (หากเงื่อนไขอนุญาตให้พิจารณาตำแหน่งของศูนย์กลางของแรงโน้มถ่วงของเครื่องมือเครื่องจักรเพื่อกำหนดการกระจายน้ำหนัก)
3. 3. คำนวณผลลัพธ์และเลือกตามประเภทของเครื่องมือเครื่องที่ใช้ตามต้องการ
4. 4. ตรวจสอบว่าเส้นผ่านศูนย์กลางและความยาวของรูฐานเครื่องมือเครื่องจักรและสลักเกลียวตรงกับหรือไม่
5.

การปรับการใช้เหล็กชิม:

วางบล็อกปรับขนาดการปรับภายใต้แต่ละจุดความเครียดของเครื่องมือเครื่องจักร หลังจากแต่ละบล็อกการปรับขนาดถูกเน้นให้ปรับการปรับขนาดบล็อก ความสูงที่ปรับได้คือ 3 มม. ถึง 15 มม. และเหล็กแผ่นเหล็กที่ปรับได้นั้นง่ายต่อการปรับและยืดหยุ่นในการเคลื่อนที่ ไม่จำเป็นต้องเจาะรูหรือฝังสกรูยึดและไม่ทำลายพื้นดิน เป็นการปฏิรูปที่สำคัญในกระบวนการติดตั้งเครื่องมือและอุปกรณ์ มันสามารถปรับปรุงประสิทธิภาพแบบไดนามิกของเตียงเดียวกันปรับปรุงความแม่นยำในการตัดเฉือนของเครื่องมือเครื่องจักรและมีฟังก์ชั่นของความต้านทานการกระแทกและการลดเสียงรบกวน ประหยัดแรงงานเวลาวัสดุและผลประโยชน์ทางเศรษฐกิจโดยรวม แก้ไขความขัดแย้งของรากฐานพื้นดินที่ไม่แน่นอนที่เกิดจากปัญหาการเลือกอุปกรณ์สำหรับแผนกออกแบบ ความหลากหลายที่หลากหลายเหมาะสำหรับการติดตั้งเครื่องมือและอุปกรณ์ประเภทต่างๆ

Pad Iron vs. Shims แบบดั้งเดิม: ข้อดีของการออกแบบที่ปรับได้

การเลือกแผ่นเหล็กเหนือแบบดั้งเดิมจะเปลี่ยนการปรับระดับเครื่องมือของเครื่องด้วยความแม่นยำความทนทานและความเร็ว Storaen ผู้ผลิตแผ่นรองสั่นชั้นนำของวิศวกรโซลูชั่นที่ปรับได้เพื่อกำจัดข้อ จำกัด ของ Shim-นี่คือวิธีการที่แผ่นเครื่องป้องกันการสั่นสะเทือนของเรา Excel เป็นวิธีที่ Excel ของเรา:

1. การปรับความแม่นยำในไม่กี่วินาที

ความหนาคงที่ (0.1 มม.-5 มม.) ต้องใช้การซ้อนที่น่าเบื่อสำหรับการปรับระดับ แต่การออกแบบลิ่มของ Storaen ช่วยให้การปรับความสูงอย่างต่อเนื่อง 5 มม.-50 มม. ผ่านสลักเกลียวเกลียว สิ่งนี้บรรลุความแม่นยำ 0.05 มม./ม. โดยไม่ต้องถอดชิ้นส่วนลดเวลาการตั้งค่า 70% เมื่อเทียบกับสแต็ค Shim เหมาะสำหรับเครื่อง CNC (รุ่น 600 กิโลกรัม) และเครื่องกดหนัก (รุ่น 5,000 กก.) มันปรับให้เข้ากับช่วงโหลดทั้งหมด

2. ความทนทานในการรับน้ำหนักที่ไม่มีใครเทียบได้

เหล็ก/เส้นใยบาง ๆ โค้งงอต่ำกว่า 1,000 กิโลกรัม+ โหลด แต่เหล็กแผ่นเหล็กที่มีความเหนียว QT450 ของเรา (ความแข็ง 220HB) กระจายน้ำหนักอย่างสม่ำเสมอต้านทานการเสียรูปที่ความจุเต็ม พื้นผิวลิ่มที่มีแรงเสียดทานต่ำ (RA ≤1.6μm) ช่วยให้มั่นใจได้ว่าการปรับตัวที่ราบรื่นกว่า 10,000+ รอบในขณะที่รักษาความสามารถในการโหลด 98%-อายุการใช้งานที่ยาวนานกว่า 3x

3. การควบคุมการสั่นสะเทือนสำหรับการตัดเฉือนที่แม่นยำ

การสั่นสะเทือนของซีเอ็นซีทำให้เครื่องมือสึกหรอและข้อบกพร่องของพื้นผิว แต่แผ่นป้องกันการสั่นสะเทือนของเราดูดซับการสั่นสะเทือนความถี่สูงกว่า 40% (20–200Hz) ผ่านการออกแบบแบบสองขั้ว การเคลือบยางเสริมช่วยลดเสียงรบกวนด้วย 25dB และการตัดเครื่องมือตัด 50% ในการตัดเฉือนการบินและอวกาศ – พิสูจน์ให้เห็นเพื่อเพิ่มคุณภาพของชิ้นส่วนและเวลาทำงาน

4. การติดตั้งแบบไม่ใช้เครื่องมือและพอดีสากล

ไม่จำเป็นต้องขุดเจาะหรือกาว: ตำแหน่งภายใต้เท้าของเครื่องปรับสลักเกลียวและล็อค – ใช้ใน 5 นาทีต่อแผ่น เหมาะกับเท้าติดตั้งมาตรฐาน (M12 – M30) และทำงานบนพื้นคอนกรีต/เหล็กขจัดการผลิตแบบกำหนดเองสำหรับการตั้งค่าการผลิตที่ยืดหยุ่น

5. ขอบอุตสาหกรรมของ Storaen

ความเป็นเลิศของวัสดุ: QT450 มีประสิทธิภาพสูงกว่าเหล็ก/อลูมิเนียมใน -20 ° C ถึง 40 ° C สภาพแวดล้อม
โซลูชั่นที่กำหนดเอง: บริการ OEM สำหรับขนาด/การเคลือบที่ไม่ได้มาตรฐานซึ่งได้รับการสนับสนุนจากการรับประกัน 1 ปี
Global Trust: ใช้โดยโรงงาน 500+ แห่ง, ISO 9001 ได้รับการรับรองสำหรับการใช้งานที่มีคุณภาพ

บทสรุป

Ditch คงที่ shims สำหรับเหล็กแผ่นที่ปรับได้ของ Storaen ซึ่งเป็นทางเลือกที่ชาญฉลาดสำหรับการปรับระดับที่แม่นยำการหน่วงการสั่นสะเทือนและการตั้งค่าอย่างรวดเร็ว ออกแบบทางวิศวกรรมสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำและความน่าเชื่อถือแผ่นสั่นสะเทือนของเราเป็นมาตรฐานสำหรับการผลิตที่ทันสมัย สำรวจช่วงของเราวันนี้และสัมผัสกับการจัดตำแหน่งเครื่องมือเครื่องจักรที่ไม่ยุ่งยาก

แผ่นเหล็กสำหรับเครื่องจักรหนัก: โซลูชันการทำให้หมาด ๆ สำหรับเครื่องอัดและเครื่องกลึง

เครื่องจักรที่ใช้งานหนักเช่นเครื่องอัดปั๊มและเครื่องกลึงซีเอ็นซีสร้างการสั่นสะเทือนที่รุนแรงซึ่งลดความแม่นยำส่วนประกอบความเสียหายและอายุการใช้งานอุปกรณ์ให้สั้นลง Storaen ผู้ผลิตแผ่นรองสั่นสะเทือนที่เชื่อถือได้นำเสนอโซลูชั่นเหล็กแผ่นวิศวกรรมที่ออกแบบมาเพื่อรับมือกับความท้าทายเหล่านี้รวมความสามารถในการรับน้ำหนักที่แข็งแกร่งเข้ากับการสั่นสะเทือนขั้นสูงเพื่อความเสถียรทางอุตสาหกรรม นี่คือวิธีที่แผ่นรองเครื่องป้องกันการสั่นสะเทือนของเราเพิ่มประสิทธิภาพประสิทธิภาพในสภาพแวดล้อมที่ต้องการมากที่สุด:

1. การรับน้ำหนักที่ไม่มีใครเทียบได้สำหรับการกด & เครื่องกลึง

เครื่องกดปั๊ม (5–50 ตัน) และเครื่องกลึงขนาดใหญ่ต้องการการสนับสนุนที่จัดการกับโหลดแบบคงที่ในขณะที่ดูดซับผลกระทบแบบไดนามิก:

การก่อสร้างหนัก: รุ่นเหล็กแผ่นของเรามีความจุ 600 กิโลกรัมถึง 5,000 กิโลกรัมโดยมีตัวแปร 300 × 140 × 100 มม. รองรับแม้กระทั่งเตียงกดที่ใหญ่ที่สุด สร้างขึ้นจาก QT450 Ductile Iron (ความแข็ง 220HB) พวกมันกระจายโหลดอย่างสม่ำเสมอทั่วทั้งฐานป้องกันการเสียรูปของพื้นและทำให้มั่นใจได้ว่าการจัดตำแหน่งของเครื่องจักรที่สอดคล้องกันมีความสำคัญต่อการรักษาความคลาดเคลื่อนในการตัดเกียร์หรือการตอกโลหะแผ่น
ความต้านทานต่อการกระแทก: การออกแบบแบบสองขั้วจะดูดซับพลังงานที่กระแทกได้มากกว่า 30% กว่า shims เหล็กแบบดั้งเดิมปกป้องส่วนประกอบของสื่อมวลชนจาก spikes โหลดฉับพลันในระหว่างการเปลี่ยนแปลงการตายหรือการชนเครื่องมือกลึง

2. เทคโนโลยีการแยกการสั่นสะเทือนขั้นสูง

การสั่นสะเทือนในช่วง 20-200Hz คุกคามความแม่นยำในการตัดเฉือน (เช่นเครื่องหมายพูดพล่อยของชิ้นงานกลึง) และทำให้เกิดการสึกหรอก่อนกำหนด แผ่นยางป้องกันการสั่นสะเทือนของ Storaen สำหรับที่อยู่เครื่องจักรกลหนักที่อยู่นี้ด้วย:

การทำให้หมาด ๆ หลายชั้น: ชั้นฐานยาง (ความแข็งของชายฝั่ง 70a) แยกการสั่นสะเทือนความถี่ต่ำ (5–30Hz) ในขณะที่ลิ่มเหล็กดัดดูดซับการแกว่งความถี่สูงได้รับการลดลง 45%
การลดเสียงรบกวน: การรวมกันนี้ลดเสียงรบกวนในการปฏิบัติงานโดย 25dB สร้างสภาพแวดล้อมการทำงานที่ปลอดภัยยิ่งขึ้นและลดความเสี่ยงของความเหนื่อยล้าทางอะคูสติกในอุปกรณ์ใกล้เคียง

3. ความทนทานสำหรับการตั้งค่าอุตสาหกรรมที่รุนแรง

เครื่องจักรกลหนักทำงานในสภาพแวดล้อมที่มีการแกว่งอุณหภูมิ, การรั่วไหลของน้ำมันและเศษซากที่มีการขัด:

การเคลือบที่ทนต่อการกัดกร่อน: พื้นผิวที่ชุบสังกะสีเสริม (ความหนา8μm) และไพรเมอร์อีพ็อกซี่ป้องกันการสัมผัสกับสารหล่อเย็นและสารหล่อลื่นยืดอายุการใช้งาน 2x เมื่อเทียบกับทางเลือกที่ไม่เคลือบผิว
ความต้านทานการสึกหรอ: พื้นผิวสัมผัสของลิ่ม (RA ≤1.6μm) ต่อต้านการให้คะแนนจากการปรับซ้ำซ้ำการรักษาการทำงานที่ราบรื่นหลังจากการปรับเปลี่ยนความสูงมากกว่า 10,000+ ซึ่งจำเป็นสำหรับเครื่องกลึงที่ต้องใช้การปรับเทียบความสูงของเครื่องมือบ่อยครั้ง

4. การติดตั้งแบบปราศจากเครื่องมือและความเข้ากันได้สากล

ลดเวลาหยุดทำงานด้วยการออกแบบที่ใช้งานง่ายของ Storaen:

การตั้งค่า 5 นาที: ไม่มีการอัดฉีดการขุดเจาะหรือกาว-วางตำแหน่งเหล็กแผ่นรองใต้เท้าของเครื่องปรับสลักเกลียว M24-M30 กลางให้กับความสูงที่ต้องการ (ช่วง 5-50 มม.) และล็อคด้วยน็อตต่อต้าน
สากลพอดี: เข้ากันได้กับอินเทอร์เฟซการติดตั้งเครื่องจักรมาตรฐาน (รูปแบบเท้า ISO 2062) และเหมาะสำหรับคอนกรีตเหล็กหรือพื้นคอมโพสิตแผ่นรองของเราไม่จำเป็นต้องสร้างการประดิษฐ์แบบกำหนดเองเหมาะสำหรับการติดตั้งเครื่องกดที่มีอยู่

5. ทำไม Storaen จึงเป็นผู้นำในการแยกการสั่นสะเทือนของอุตสาหกรรม

ความเชี่ยวชาญหลายทศวรรษ: ในฐานะผู้ผลิตแผ่นรองสั่นสะเทือนแบบพิเศษเราวิศวกรโซลูชั่นที่ตอบสนองความต้องการที่ไม่ซ้ำกันของเครื่องจักรกลหนักได้รับการสนับสนุนจากการทดสอบภายใน บริษัท เพื่อความสามารถในการรับน้ำหนักการส่งสัญญาณการสั่นสะเทือนและความต้านทานต่อสิ่งแวดล้อม
โซลูชั่นที่กำหนดเอง: ต้องการขนาดที่ไม่ได้มาตรฐานหรือการทำให้หมาด ๆ ที่เพิ่มขึ้นสำหรับความถี่เฉพาะหรือไม่? ทีมงานของเราออกแบบแผ่นป้องกันการสั่นสะเทือนหนักที่เหมาะกับอุปกรณ์ของคุณตั้งแต่เครื่องกลึงความเร็วสูงไปจนถึงกดไฮดรอลิก
การประกันความน่าเชื่อถือ: เหล็กทุกแผ่นรวมถึงการรับประกัน 1 ปีและการรับรองการโหลดที่สามารถตรวจสอบย้อนกลับได้ตามมาตรฐาน NIST เพื่อให้มั่นใจว่าการปฏิบัติตามและความสงบของจิตใจสำหรับการดำเนินงานที่สำคัญของภารกิจ

บทสรุป

อย่าปล่อยให้การสั่นสะเทือนทำให้ประสิทธิภาพของเครื่องจักรหนักของคุณลดลง โซลูชั่น Iron Pad ของ Storaen มอบความแม่นยำความทนทานและความสะดวกในการปรับที่จำเป็นสำหรับการกดเครื่องกลึงและโรงไฟฟ้าอุตสาหกรรมอื่น ๆ ออกแบบมาทั้งแผ่นยางป้องกันการสั่นสะเทือนสำหรับเครื่องจักรกลหนักและการสนับสนุนโหลดที่แข็งแกร่งผลิตภัณฑ์ของเรากำหนดมาตรฐานสำหรับการแยกการสั่นสะเทือนของอุตสาหกรรม สำรวจแผ่นรองแยกการสั่นสะเทือนอุตสาหกรรมของเราในวันนี้และรักษาความปลอดภัยเครื่องจักรของคุณเพื่อเพิ่มผลผลิตและอายุยืนที่ดีที่สุด
