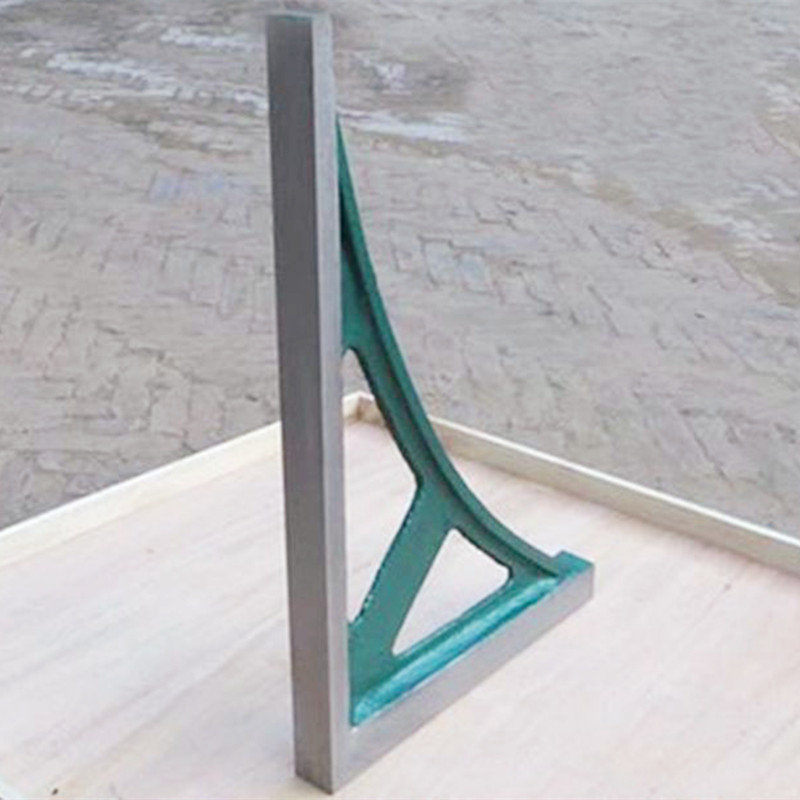

ไม้บรรทัด

สถานที่ต้นกำเนิด： Hebei, จีน

รับประกัน： 1 ปี

การสนับสนุนที่กำหนดเอง： OEM, ODM, OBM

ชื่อแบรนด์： Storan

หมายเลขรุ่น： 2013

วัสดุ： เหล็กหล่อ

ความแม่นยำ： ปรับแต่ง

โหมดการทำงาน： ปรับแต่ง

น้ำหนักรายการ： ปรับแต่ง

ความจุ： ปรับแต่ง

วัสดุ： HT200-300

ข้อมูลจำเพาะ： ดูแบบฟอร์มที่แนบมาหรือปรับแต่ง

การรักษาพื้นผิว： สกรุด้วยมือหรือการทำเสร็จสิ้น

กระบวนการโรงหล่อ： กระบวนการหล่อทรายในโรงหล่อ

ภาพวาด： พื้นผิวการทำงานปกคลุมด้วยน้ำมันดอง

การเคลือบผิว： น้ำมันดอง

อุณหภูมิการทำงาน： (20 ± 5)℃

เกรดความแม่นยำ： 1-2

บรรจุภัณฑ์： กล่องไม้อัด

การออกแบบที่กำหนดเอง： พร้อมใช้งาน

เวลานำ

วัสดุ: HT200-250
ข้อมูลจำเพาะ: ดูแบบฟอร์มที่แนบมาหรือปรับแต่ง
การรักษาพื้นผิว: มือที่มีสัดส่วนหรือการทำเสร็จสิ้น
กระบวนการก่อตั้ง: การหล่อทราย
ภาพวาด: ภาพวาดไพรเมอร์
การเคลือบผิว: พื้นผิวการทำงานที่ปกคลุมด้วยน้ำมันดองและพื้นผิวที่ไม่ทำงานที่ปกคลุมไปด้วยสี Antirust
อุณหภูมิการทำงาน: (20 ± 5)℃
เกรดความแม่นยำ: 1-2
บรรจุภัณฑ์: กล่องไม้อัด

แอพพลิเคชั่นไม้บรรทัดมุมขวาของโลหะ: การตรวจสอบเครื่องจักรและเค้าโครง
​

ในการผลิตที่แม่นยำไม้บรรทัดมุมขวาโลหะทำให้มั่นใจได้ถึงความสัมพันธ์ 90 °ที่สำคัญสำหรับการตัดเฉือนและความแม่นยำของเค้าโครง โซลูชั่นมุมมุม 90 องศาของ Storaen ผสมผสานความทนทานความแม่นยำและความเก่งกาจในการตอบสนองมาตรฐาน ISO 1101 และ GB/T 6092 เพื่อเพิ่มขีดความสามารถในการประชุมเชิงปฏิบัติการเพื่อให้ได้ความสมบูรณ์แบบทางเรขาคณิต​

1. การตัดเฉือน: สร้างความมั่นใจในความแม่นยำตั้งฉาก​

ไม้บรรทัดมุมขวาโลหะของ Storaen เป็นสิ่งจำเป็นสำหรับการตั้งค่าการกัดการขุดเจาะและการบด:​

การจัดตำแหน่งเครื่องมือเครื่องจักร: ไม้บรรทัดมุมขวา 300 มม. (เหล็กหล่อ HT200) ตรวจสอบความเป็นแกนหมุนของ CNC Mill Incindle ภายใน± 5 "ลดการสึกหรอของเครื่องมือลง 20% และอัตราที่สนใจ​
การสอบเทียบการติดตั้ง: สำหรับการติดตั้งการบินและอวกาศไม้บรรทัดสี่เหลี่ยมจัตุรัสด้านขวาของเราที่มีผิวที่มีลายด้วยมือ (RA ≤1.6μm) ทำให้มั่นใจได้ว่าพื้นผิวที่ยึดจะเป็นสี่เหลี่ยมจัตุรัสอย่างสมบูรณ์ คุณสมบัติการสั่นสะเทือนของการสั่นสะเทือนของ HT200 ทำให้การวัดคงที่ในสภาพแวดล้อมที่มีเสียงดัง​

2. การตรวจสอบเลย์เอาต์: การประกันความสมบูรณ์ทางเรขาคณิต​

ในการตรวจสอบล่วงหน้าและการตรวจสอบขั้นสุดท้ายเครื่องมือสี่เหลี่ยมมุมขวาโลหะของเราให้ความน่าเชื่อถือ:​

การผลิตโลหะแผ่น: ผู้ปกครองสามเหลี่ยมมุมขวา 500 มม. ที่มีฐานแม่เหล็กทำเครื่องหมาย 90 °โค้งบนแผ่นสแตนเลสลดการปรับการทดลอง 30% สำหรับอุปกรณ์การแพทย์หรือแผงไฟฟ้า​
การจัดตำแหน่งโครงสร้างขนาดใหญ่: ผู้ปกครองสามเหลี่ยมมุมฉาก 1,000 มม. (ความแม่นยำระดับ 2) ตรวจสอบรถไฟเครนรองรับ ‘ตั้งฉาก’ เพื่อให้มั่นใจว่าการกระจายโหลดที่ปลอดภัย เหล็กหล่อที่คลายความเครียดต่อต้านการดริฟท์มิติในความร้อน 40 ° C​

3. ข้อดีการออกแบบของ Storaen สำหรับความต้องการทางอุตสาหกรรม​

ตัวเลือกวัสดุและขนาด: เลือกไม้บรรทัดมุมขวาเหล็ก (สแตนเลสสำหรับสภาพแวดล้อมทางทะเล) หรือเหล็กหล่อ HT200 (การตัดเฉือนหนัก) ขนาดตั้งแต่ 100 มม. ถึง 1,000 มม. ชุดม้านั่งชุดไปจนถึงส่วนประกอบขนาดใหญ่​
เกรดความแม่นยำ: เกรด 0 (± 2 ") สำหรับห้องปฏิบัติการการบินและอวกาศเกรด 1 (± 5") สำหรับการตัดเฉือนเกรด 2 (± 10 ") สำหรับเลย์เอาต์-ทั้งหมดได้รับการตรวจสอบ CMM ตามมาตรฐานสากล​
ความทนทานตามหลักสรีรศาสตร์: มือจับยางลดความเหนื่อยล้า น้ำมันต่อต้านการกัดกร่อน5μMยืดอายุการใช้งานด้วย 2x ในการประชุมเชิงปฏิบัติการที่รุนแรงซึ่งอยู่ได้นานกว่าทางเลือกที่ไม่เคลือบผิว

​

4. ผลกระทบของอุตสาหกรรม: ประสิทธิภาพและการปฏิบัติตามกฎระเบียบ​

ยานยนต์: สี่เหลี่ยมมุมฉากโลหะขนาด 400 มม. ทำให้มั่นใจได้ว่าวงเล็บบานพับบานประตูอยู่ที่ 90 °ไปยังแผงตัวถังกำจัดเสียงลม-กลับมาโดยการรับประกันการดริฟท์ระยะเวลา 1 ปีของเรา​
เครื่องจักรกลหนัก: ผู้ปกครองสามเหลี่ยมมุมขวาเสริมจัดแนวใบมีด Bulldozer ติดตั้งเพื่อประสิทธิภาพที่ดีที่สุดรักษาความแม่นยำหลังจากการทำงาน 10,000+ ชั่วโมง​

โซลูชั่นสี่เหลี่ยมมุมขวาโลหะของ Storaen มอบความแม่นยำและความทนทานที่จำเป็นสำหรับงานการตัดเฉือนและการจัดวาง ออกแบบมาเพื่อความแม่นยำและชีวิตที่ยาวนานเครื่องมือของเราลดเวลาการตั้งค่าเพิ่มประสิทธิภาพการควบคุมคุณภาพและเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวดซึ่งเป็นพันธมิตรที่เชื่อถือได้ของคุณสำหรับความท้าทายด้านความสมดุล

ข้อได้เปรียบของไม้บรรทัดมุมขวาของโลหะ: ช่วยลดความเครียดสำหรับการใช้งานระยะยาว

ในมาตรวิทยาอุตสาหกรรมความน่าเชื่อถือของไม้บรรทัดมุมขวาของโลหะขึ้นอยู่กับความสามารถในการรักษาความแม่นยำตลอดระยะเวลาการใช้งานหนัก Storaen วิศวกรเครื่องมือสี่เหลี่ยมมุมขวาโลหะพร้อมกระบวนการที่สำคัญ-การบรรเทาความเครียด-เพื่อกำจัดความตึงเครียดภายในให้ความมั่นคงมิติที่ไม่มีใครเทียบสำหรับการประชุมเชิงปฏิบัติการที่ความแม่นยำและความทนทานไม่สามารถต่อรองได้ นี่คือวิธีที่การออกแบบที่ทำให้ความเครียดของเราเปลี่ยนผู้ปกครองสามัญให้เป็นเครื่องมือที่มีความแม่นยำยาวนาน:

1. ศาสตร์แห่งการบรรเทาความเครียด: ทำไมมันถึงสำคัญ

การหล่อหรือการตัดเฉือนแนะนำความเครียดที่เหลือซึ่งทำให้เกิดการแปรปรวนอย่างค่อยเป็นค่อยไป:

กระบวนการหลอมสองขั้นตอน: ผู้ปกครองสามเหลี่ยมมุมขวาของเราได้รับการรักษาความร้อน 550 ° C เป็นเวลา 4+ ชั่วโมงทำให้โลหะอ่อนลง (เหล็กหล่อ HT200 ที่ 180–240HB; สแตนเลสที่ 150–200HB) เพื่อปลดปล่อยความเครียดที่เกิดจากการตัดเฉือน 90% สิ่งนี้จะช่วยลดการเสียรูปในระยะยาว 70% เมื่อเทียบกับทางเลือกที่ไม่ได้รับการรักษาทำให้มั่นใจได้ว่าการมีความสุข 90 °ยังคงอยู่ภายในความอดทน± 5 "มานานกว่าทศวรรษ
การเพิ่มประสิทธิภาพโครงสร้างจุลภาค: สำหรับแบบจำลองเหล็กหล่อการบรรเทาความเครียดจะส่งเสริมโครงสร้างของไข่มุกที่สม่ำเสมอซึ่งต่อต้านการเคลื่อนไหวของการเคลื่อนไหวไมโครที่เกิดจากการสั่นสะเทือนซึ่งสำคัญสำหรับการรักษาความแม่นยำในระหว่างการสอบเทียบเครื่องซีเอ็นซีหรือการตรวจสอบส่วนประกอบการบินและอวกาศ

2. ความแม่นยำอย่างยั่งยืนในสภาพแวดล้อมที่ต้องการ

ไม้บรรทัดมุมขวาที่ต้องทนความเครียดของ Storaen มีประสิทธิภาพสูงกว่าคู่แข่งในสามประเด็นสำคัญ:

ความเสถียรของมิติ: ไม้บรรทัดมุมขวา 600 มม. (สแตนเลสสตีล 304) รักษาความแม่นยำระดับ 1 (≤0.01mm/m squareness) ข้ามอุณหภูมิแกว่ง (10 ° C – 40 ° C) ในขณะที่ผู้ปกครองที่ไม่ได้รับการรักษาขนาดเดียวกัน
ความต้านทานต่อแรงกระแทก: เมทริกซ์ปราศจากความเครียดจะดูดซับหยดเล็กน้อยหรือกำลังยึดโดยไม่ต้องพัฒนารอยแตกภายใน กรณีศึกษาในการผลิตเครื่องจักรกลหนักแสดงให้เห็นว่าผู้ปกครองสามเหลี่ยมด้านขวาของเรายังคงใช้งานได้อย่างเต็มรูปแบบหลังจากที่ 1.5 ม. ตกสู่คอนกรีตซึ่งไม่เหมือนผู้ปกครองที่ไม่ได้ช่วยลดความเครียดซึ่งจำเป็นต้องเปลี่ยนทันที
การเก็บรักษาพื้นผิว: การบรรเทาความเครียดช่วยป้องกันไม่ให้เกิดการเสียรูปแบบไมโครและการเปลี่ยนรูปขอบที่ทำให้พื้นผิวการวัดลดลง จัตุรัสมุมขวาของโลหะที่มีสัดส่วนด้วยมือของเรา (RA ≤1.6μm) ยังคงเป็นรอยขีดข่วนที่เกิดจากการสึกหรอผ่านการตรวจสอบการจัดตำแหน่ง 50,000+ ซึ่งเหมาะสำหรับงานที่แม่นยำเช่นการสอบเทียบ CMM Probe

3. ข้อดีเฉพาะวัสดุ

เราปรับการบรรเทาความเครียดตามความต้องการของแต่ละวัสดุ:

HT200 Cast Iron Models: กระบวนการช่วยเพิ่มการสั่นสะเทือนของการสั่นสะเทือน 40%ทำให้พวกเขาเหมาะสำหรับการประชุมเชิงปฏิบัติการที่มีเสียงดังซึ่งผู้ปกครองเหล็กหล่อที่ไม่ได้รับการตอบรับอาจส่งการสั่นสะเทือนของเครื่องจักรในการอ่านความรู้สึกผิดพลาด
แบบจำลองสแตนเลส: การบรรเทาความเครียดช่วยลดความเปราะบางของสแตนเลสแบบเย็นเพื่อให้แน่ใจว่าเครื่องมือสี่เหลี่ยมมุม 90 องศาของเราต้านทานการกัดกร่อน (ผ่านการชุบนิกเกิลนิกเกิล20μm) และรักษาความคมชัดของขอบเพื่อทำเครื่องหมายโลหะผสมแรงดึงสูงเช่นไทเทเนียม

4. แอปพลิเคชันที่มีอายุยืนยาว

มาตรวิทยาการบินและอวกาศ: ไม้บรรทัดสี่เหลี่ยมมุมฉากที่บรรเทาความเครียด (เกรด 0, ± 2 "ความอดทน) ทำหน้าที่เป็นมาตรฐานอ้างอิงในการทดสอบเครื่องยนต์อากาศยานซึ่งการดริฟท์มิติสามารถทำให้ข้อมูลการรับรองหลายล้านดอลลาร์เป็นโมฆะ
การติดตั้งการผลิตจำนวนมาก: ในโรงงานยานยนต์ไม้บรรทัดมุมขวาโลหะของเราที่มีซี่โครงเสริมสามารถทนต่อการยึดติดกับบล็อกเครื่องยนต์ 200 กิโลกรัมทุกวันเป็นเวลา 5 ปีขึ้นไปโดยไม่สูญเสียการจัดตำแหน่งลดการหยุดทำงานสำหรับการปรับเทียบเครื่องมือ 60%

5. ความมุ่งมั่นของ Storaen ในการทนทานต่อประสิทธิภาพ

การประกันคุณภาพ: ไม้บรรทัดมุมขวาที่ช่วยบรรเทาความเครียดได้รับการตรวจสอบผ่านการสแกนเลเซอร์ 3D เพื่อให้เป็นไปตามมาตรฐาน GB/T 6092 และ ISO 1101 โดยมีการรับประกัน 1 ปีต่อการดริฟท์มิติ
โซลูชั่นที่กำหนดเอง: ต้องการผู้ปกครองสามเหลี่ยมมุมฉากขนาด 1,000 มม. ที่มีคุณสมบัติต่อต้านแม่เหล็กสำหรับการจัดตำแหน่งอุปกรณ์ MRI หรือไม่? วิศวกรของเราใช้การบรรเทาความเครียดเป็นพิเศษเพื่อส่งมอบเครื่องมือตามความต้องการใน 4-6 สัปดาห์
การประหยัดค่าใช้จ่ายโดยรวม: ด้วย 3x อายุการใช้งานของผู้ปกครองทั่วไปโซลูชั่นที่บรรเทาความเครียดของเราช่วยประหยัดเวิร์กช็อป $ 2,000+ ต่อปีในค่าใช้จ่ายในการทดแทนและการปรับเทียบใหม่

อย่าประนีประนอมกับความแม่นยำที่จางหายไปเมื่อเวลาผ่านไป เครื่องมือไม้บรรทัดมุมขวาที่ช่วยบรรเทาความเครียดของ Storaen ถูกสร้างขึ้นสำหรับการลากระยะยาว-การบรรเทาความเครียดทางวิทยาศาสตร์วัสดุพรีเมี่ยมและการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าการวัดของคุณยังคงเป็นจริงทศวรรษหลังทศวรรษ ยกระดับความน่าเชื่อถือของการประชุมเชิงปฏิบัติการของคุณด้วยเครื่องมือที่ออกแบบมาเพื่ออยู่ได้นานกว่าสภาพแวดล้อมอุตสาหกรรมที่ยากที่สุด
